Protel 99 SE

Protel 99 SE 是Altium公司于上世纪末推出的经典电子设计自动化（EDA）套件，它集原理图编辑、PCB板级设计、信号完整性分析以及可编程逻辑器件（PLD）设计于一体，为当时乃至今日的电子工程师提供了一套完整的电路设计解决方案。凭借其轻量化的体积、对低配置电脑的友好支持以及高度成熟的布线引擎，Protel 99 SE至今仍在教育领域、电源设计、单片机应用等众多场景中保有大量忠实用户，是众多老一辈工程师和高校学子职业生涯的启蒙工具。

核心功能特色

一体化设计环境

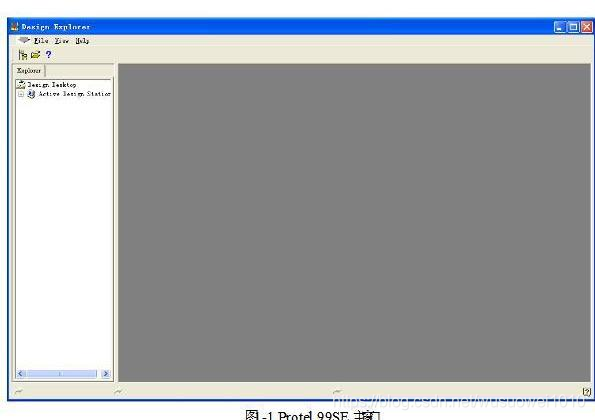

Protel 99 SE 打破了传统EDA工具中原理图与PCB分离的壁垒，通过内置的“设计浏览器”将原理图编辑器、PCB编辑器、元器件库编辑器以及各种报表生成工具整合在同一个图形化操作界面下。工程师可以在原理图与PCB文件之间快速切换，实现交叉检索与同步更新，这种设计思路极大地简化了从逻辑设计到物理实现的转换流程，尤其适合复杂电路板的层次化设计。

强大的PCB布线引擎

该软件内置了基于网格的自动布线器，支持智能化的拆线重试功能，能够处理高密度、多层的电路板设计。其独特的“推挤布线”策略可以有效优化走线角度，减少过孔数量，确保信号完整性。同时，Protel 99 SE提供了完备的设计规则检查（DRC），可自定义线宽、线距、过孔大小等数十项电气与制造规则，在布线完成后快速校验设计是否符合生产要求，极大降低因物理规则冲突导致的改版风险。

丰富的元件库与封装管理

Protel 99 SE 自带了超过数万种常用的分立元件、集成电路和接插件符号与封装。更重要的是，它支持用户创建自己的集成零件库，将原理图符号与PCB封装、SPICE模型绑定在一起。工程师可以通过“元件管理器”快速搜索、放置和编辑元件属性，甚至支持从其他EDA工具导入封装数据，方便了老项目的维护与迁移，这也是它至今仍被许多公司用于维护老旧产品线的关键原因。

信号完整性仿真分析

针对高速数字电路设计的需求，Protel 99 SE集成了基本的信号完整性分析工具。在原理图阶段，工程师可以设置元件的传输线特性，利用软件自带的波形仿真器观察信号在PCB走线上的反射、串扰和延时情况。虽然其精度不如现代专业仿真软件，但足以帮助设计者发现潜在的振铃问题，并通过调整终端匹配电阻或更改走线阻抗来优化设计，在低成本的入门级设计中表现出极佳的性价比。

系统兼容与运行环境说明

使用指南与常见问题排查

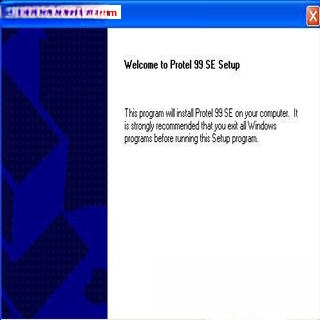

对于初次接触Protel 99 SE的用户，以下使用经验能帮助你规避大量不必要的麻烦。首先，安装前务必退出所有杀毒软件和系统防火墙，因为软件自带的注册机或破解补丁极易被误杀导致激活失败。安装完成后，请勿将软件安装在C盘根目录或中文路径下，推荐使用默认的“C:\Program Files\Design Explorer 99 SE”目录，若路径包含中文字符，将导致原理图库加载错误。

在Windows 10/11等新系统上运行时，必须右键点击“Client99SE.exe”选择属性，在兼容性标签页中勾选“以Windows XP SP3兼容模式运行”，并要求管理员权限。如果不进行此设置，软件可能在启动时闪退或无法新建文件。另外，若遇到PCB库中元件无法拖拽的情况，请检查是否开启了“锁定原始对象”功能，可通过快捷键“E+L”解锁。

优化技巧：建议在“Preferences”菜单中将自动保存间隔设置为10分钟，并开启备份文件生成，这能极大降低因意外断电或死机造成的设计数据丢失风险。同时，在布线前将网格捕获设置为“Snap To Grid”并选择“Use Board Outline”作为布线边界，可有效避免走线超出板框。

温馨提示：若在打开软件时提示缺少“DLL”文件，请从可信站点下载并注册对应运行库，不要盲目覆盖系统文件。对于钻孔层（.drl）文件的导出，在生成NC Drill文件时，单位需与PCB设计单位保持一致，否则在制板厂会出现钻孔偏移。

当PCB布线过程中出现严重卡顿，多数原因是由于开启了“在线DRC”且规则过于严苛。可尝试关闭在线规则检查，仅在完成关键布线后执行一次全面的批量DRC。如果软件界面出现乱码，请将系统区域语言设置为“英语（美国）”并重启软件。

对于需要从Protel 99 SE升级到Altium Designer的用户，请注意旧版原理图库文件（.lib）在导入后可能出现引脚名称丢失，建议使用AD自带的“Library Migrator”工具进行转换。在运行大型板卡设计时，建议将虚拟内存调整为系统自动管理，避免内存溢出。

针对移动端远程操作的需求，用户可以通过TightVNC或TeamViewer将PC桌面映射至手机，但该操作仅适用于查看与简单的标注，不适合进行精细布线。另外，若你的电脑安装的是Windows 11 ARM版本，请直接使用虚拟机运行X86版系统。

精选同类电路设计软件推荐

Protel 99 SE支持Win11吗？

Protel 99 SE官方并未声明支持Windows 11，但由于其兼容性设计，在Win11上通过特殊设置仍能正常运行。首先，需将系统区域和语言设置为“中文（简体）”，并在安装目录下找到“Client99SE.exe”文件，右键属性设置兼容模式为“Windows XP (Service Pack 3)”，同时勾选“以管理员身份运行此程序”。若在启动时出现黑屏或闪退，请尝试关闭Windows Defender的“内存完整性”功能。另一个常见问题是新系统默认开启了“自动更新”，这可能导致运行库文件被替换，建议在组策略中暂停Windows Update。

Protel 99SE怎么添加电阻模型？

要在Protel 99SE中添加电阻模型，你需要打开原理图库文件，在Library Editor中新建一个元件。首先点击“Tools”->“New Component”，输入名称如“RES_0805”。然后利用绘图工具绘制电阻体矩形和两端引脚，注意引脚名称需与PCB封装对应。在属性对话框中设置封装类型为“0805”，并填入电阻值、功率等参数。保存后，在原理图中点击“Place Part”搜索该元件即可放置。若希望添加带具体电气特性的仿真模型，需在“Model”栏中添加SPICE子电路。

Protel 99SE常用封装库在哪里可以找到？

Protel 99SE自带的封装库位于安装目录下的“Library”文件夹中，其中“PCB”子目录包含各种标准封装，如DIP、SOIC、QFP等。若需要更丰富的库，可访问PCB设计论坛或GitHub仓库下载第三方封装库。下载后，需在PCB编辑器中执行“Library”->“Add/Remove”将封装库文件加载到当前设计环境中。注意，部分第三方库可能带有中文路径，加载后如果无法显示，请将库文件复制到无中文目录下。
